This page is a Traditional Chinese version of #5123 (The 2024 Total Solar Eclipse).

2024年4月8日美國日全食的全食帶和部分等值線圖。

2024年4月8日美國日全食的全食帶和部分等值線圖。

這張地圖呈現2024年日全食時，月影在美國的移動路徑。2024年4月8日，日全食將穿越北美和中美洲，形成一條全食帶。日全食期間，月亮會通過太陽與地球之間，乃至完全遮蔽太陽。這時天色和黎明或黃昏一樣昏暗，而如果天氣恰當，在全食帶路徑上或許可以看到太陽外層的大氣（日冕）。

繪製地圖

這張地圖使用NASA多項任務的資料集。視覺設計師Ernie Wright利用太空梭雷達製圖任務（SRTM）的高程數據、月球勘測軌道飛行器（LRO）的月球地形與JPL DE421 星曆表的行星位置，計算日食資料。視覺設計總監Michala Garrison使用NASA新一代藍色彈珠（Blue Marble Next Generation）的地球影像，建立地形圖。同樣地，NASA黑色彈珠（Black Marble）的夜間地球影像就用於2024年日全食的路徑。

解讀地圖

地圖上黑色的路徑是月球遮蔽太陽範圍最大時，民眾可在這條路徑觀測日全食。全食帶中不規則的橢圓形，會在地球表面勾勒出月影。發生日全食時，這個稱為本影的橢圓形便會形成全食帶。地圖上，橢圓形中的時間對應日食各期間月影呈現的形狀，

而全食帶中的是日食期間的等值線，這兩者說明日全食會持續多久。越接近日食路徑中心點，日全食持續越久，全程最長4分鐘。

地圖的日食路徑外可見遮蔽率等值線，亦即月球遮蔽太陽的範圍比率。讀者可以溯查地圖四周標示的等值線比率，遮蔽率範圍為10%到95%。全食帶則代表100%遮蔽率開始的時間。

下載日食資料

2024年日全食資料：2024eclipse_shapefiles.zip

上方ZIP檔案包含以下檔案：

  • center.shp 本影的高解析度路線圖（區域限定）。

  • duration.shp 持續最久的日全食等值線（間隔30秒）。

  • ppath.shp 「半影路徑」5%區間部分遮蔽率（月球遮蔽太陽的範圍）最高的等值線。

  • ppath01.shp 「半影路徑」1%區間部分遮蔽率（月球遮蔽太陽的範圍）最高的等值線。

  • umbra_hi.shp 高解析度本影多邊形（間隔1秒），（區域限定）。

  • umbra_lo.shp 較低解析度本影多邊形（間隔10秒），（全球）。

  • upath_hi.shp 高解析度的路徑形狀（區域限定）。

  • upath_lo.shp 較低解析度的路徑形狀。（全球）。

其他地圖版本

同一張地圖，但無QR code。

同一張地圖，但無QR code。

同一張地圖，但無文字。

同一張地圖，但無文字。

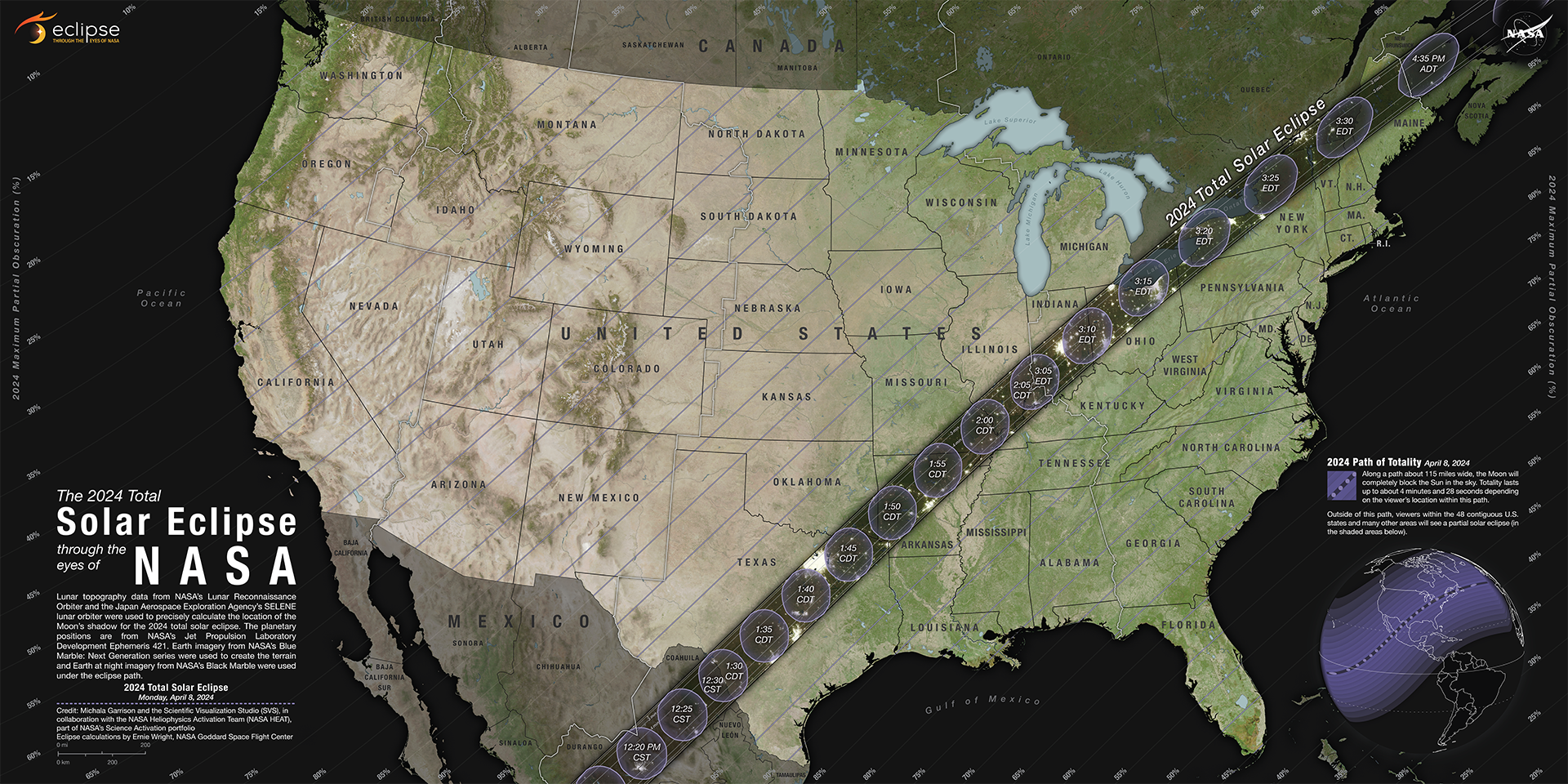

無城市的地圖。

無城市的地圖。

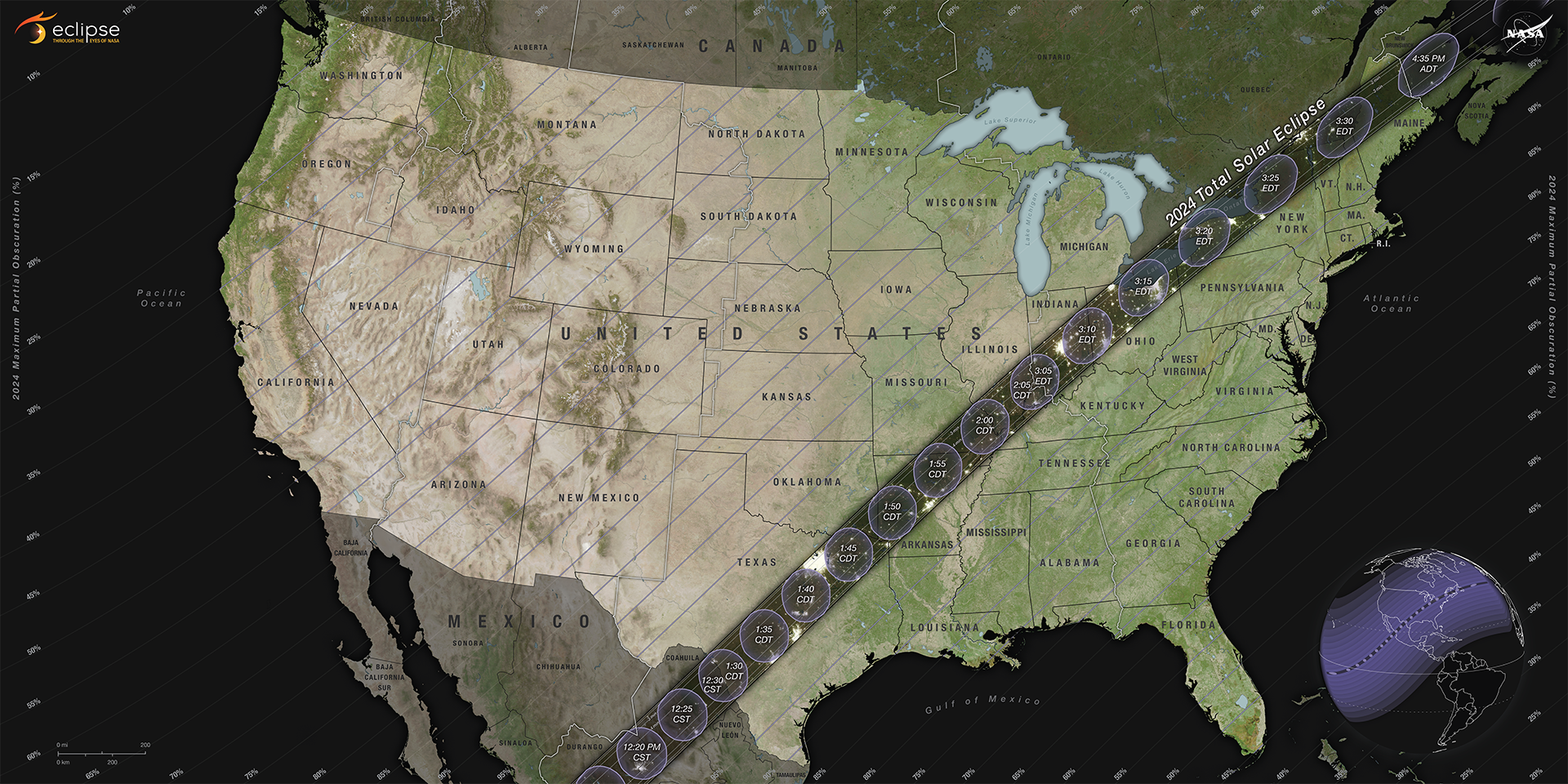

無城市或文字的地圖。

無城市或文字的地圖。
